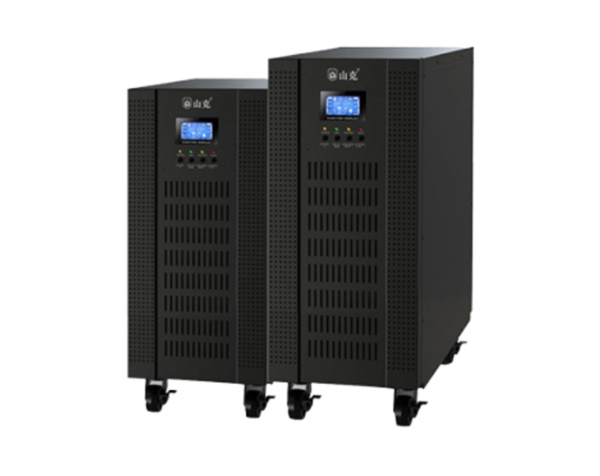

系统概述
本产品是一款采用DSP 数字控制技术的单相输入/单相输出、三相输入/单相输出中小功率纯在线式UPS，是全新一代全数字化不间断电源产品。它采用双转换体制设计，具有突出的高稳定性和高可靠性。
用负载类别
该系列产品设计应用环境为小型关键设备系统，如小型金融网点设备、小型数据处理中心、关键医疗设备和电信设备等行业。
性能指标高
1、采用先进的高频开关电源整流和PFC（功率因数校正）技术，输入功率因数≥0.99，输入谐波真度THDI≤3.5%，是一款节能环保的绿色电源；
2、较宽的输入电压范围，在输入单相满负载情况下160-300Vac（50%以下负载可达到115Vac甚至更低）；在三相输入满负载情况下304 ～ 478Vac。大大减低了使用蓄电池的频率，从而延长了蓄电池的使用寿命。
3、采用新一代IGBT逆变控制技术，输出电压电流性能更加优异。在线式单进单出双变换结构，支持220/230/240Vac，50/60Hz电网体系。
4、整机效率≥90%,在ECO状态下整机效率可达98%以上；
5、超强的负载适应性和输出过载及短路能力，1-3KVA：120%负载60秒，150%负载报警立即转旁路；6-10KVA：105％～130％负载10分钟，130％ 负载１秒钟；
6、可配接各种型号的发电机，降低客户的运行成本；
7、智能控制下的温度补偿和极低波纹充电器，延长了电池的使用寿命。
8、采用点阵式LCD屏+LED与键盘结合使用，全面、直观反映UPS系统的各项运行状态、参数、各种信息，操作便捷。智能故障诊断， 可通过故障记录，对故障原因进行判断和分析；
安全、稳定、易维护
1、采用新一代DSP数字信号处理器技术，提高全面的响应速度，降低了失真度，使系统的一直性和稳定性更高；
2、采用极为灵敏的电流峰值保护电路设计，使得UPS在带非线性负载、受冷负载冲击、输出短路等状态下均具有很好的保护表现；
3、系统设计中90%以上元器件采用国际品牌，设备出厂前经过了4小时老化和相关验证测试，保证系统的高可靠性。
丰富的选件
可接入多种选件：冗余并机卡及电缆、SNMP网络通讯卡、RS485、干接点、USB接口等。
型号 | SC31-10KS | SC31-15KS | SC31-20KS | ||||
容量* | 10000 VA / 8000 W | 15000 VA / 12000 W | 20000 VA / 16000 W | ||||
输入 | |||||||
电压范围 | 最低转换电压 | 50% 负载时，110 VAC ± 3 %; 100% 负载时，176 VAC ± 3 % | |||||
最低复原电压 | 最低转换电压+ 10V | ||||||
最高转换电压 | 300 VAC ± 3 % | ||||||
最高复原电压 | 最高转换电压- 10V | ||||||
频率范围 | 46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 | ||||||
相位 | 3 相带中线接地式 | ||||||
输出 | |||||||
输出电压 | 208/220/230/240VAC | ||||||
AC 电压范围 | ± 1% | ||||||
频率范围(同步范围) | 46Hz ~ 54 Hz @ 50Hz 系统; 56Hz ~ 64 Hz @ 60Hz 系统 | ||||||
频率范围(电池模式) | 50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz | ||||||
过载 | AC 模式 | 100%~110%: 30 分钟； 110%~130%: 5 分钟； >130% : 1 秒 | 100%~110%: 15 分钟； 110%~130%: 30 秒； >130% : 1 秒 | 100%~110%: 15 分钟； 110%~130%: 30 秒； >130% : 1 秒 | |||
电池模式 | 100%~110%: 3 分钟； 110%~130%: 30 秒； >130% : 立即动作 | 100%~110%: 1 分钟； 110%~130%: 5 秒； >130% : 立即动作 | 100%~110%: 1 分钟； 110%~130%: 5 秒； >130% : 立即动作 | ||||
电流峰值比 | 3:1 (最大值) | ||||||
谐波失真 | ≦ 3 % (线性负载) ≦ 5 % (非线性负载) | ||||||
切换时间 | 在线←→电池 | 0 ms | |||||
逆变←→旁路 | 0 ms | ||||||
效率 | |||||||
AC 模式 | >91% | ||||||
电池模式 | >91% | ||||||
电池 | |||||||
型号和数目 | 16 | ||||||
充电时间 | 依电池容量而异 | ||||||
充电电流 | 预设:4 A ± 10%; 最大值: 1A, 2A, 4A 可选 | ||||||
充电电压 | 218.4 V ± 1% | ||||||
外观 | |||||||
尺寸, 深 x 宽 x 高(mm) | 592 x 250 x 576 | ||||||
净重(kgs) | 24 | 24.5 | 24.5 | ||||
环境条件 | |||||||
操作温度 | 0 ~ 50°C (电池寿命在> 25°C 的环境中会缩短) | ||||||
操作湿度 | <95 % 且无结露情形 | ||||||
操作海拔高度** | <1000m** | ||||||
噪音 | 小于58dB @ 1 Meter | ||||||
管理 | |||||||
智能型RS-232 或 USB | 支援Windows® 2000/2003/XP/Vista/2008、Windows® 7/8、Linux、Unix、和 MAC | ||||||
选配SNMP | 支持由SNMP 管理员和网络浏览器进行电力管理 | ||||||
*CVCF 模式时输出功率会减至 60%；在输出电压设定成 208VAC 时，输出功率会减至 80% 。
**如果 UPS 安装并用于海拔高度超过 1000 公尺的环境时，输出功率在计算上应每 100 公尺递减 1%。
***产品规格有所变更时，并不另行通知，敬请见谅。
