产品简介
山克UPS电源SKMK系列模块化UPS电源是业界领先的全数字化电源产品，集中了当今电力电子与自动控制领域最先进的技术成果，使得关键设备的供电可靠性、可用性、可维护性得到了突破性的提高。
SKMK系列模块化UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求，在实现模块化设计的同时，保证了系统的高可靠性。此系列产品各项性能指标均达到国际领先水平，拥有极高的性价比，是各行业高可靠供电需求的最佳选择。
SKMK系列产品提供多种规格功率模块（50K/60K）以及机柜系统(6/7/8/10)，用户可根据负载需求进行灵活配置。单个机柜可以实现500KVA/600KVA的容量，机柜并联后可以实现1000kVA/1200KVA的容量配置。产品获得信息产业部模块化行业标准YD/T2165-2010认证，所有技术指标达行业Ⅰ类；绿色环保设计，效率高达95%，输入功率因素为1，输入电池谐波小等特性。
2、产品技术特点
性能指标高
UPS系统模块化设计，N+X冗余，在线热插拔升级扩容。
输出功率因数为1,1KVA=1KW。
超强的负载适应性以及带载能力，超强的电网适应性。
绿色节能电源：整机效率大于95%，输入功率因数大于0.99，输入电流
谐波小于3%。
功率模块配置双DSP控制器，模块独立自主控制，无单点故障风险。
整流、逆变、充电、放电全部实现DSP数字化控制。
采用IGBT模块而非分立器件，极大地提高了功率模块与系统的可靠性。
全正面维护，提供上下进线方式，方便用户接线。
超大屏幕触摸屏（10寸）人机界面，信息量丰富。
独立充电系统，强大的充电能力，完善的电池管理方案。
全数字化模块并联技术，极佳的环流指标。
可紧靠其他设备安装，节省机房空间。
冗余智能调速风扇，低噪节能。
系统机柜内部集成配电系统，安装极其方便并且节省用户投资。
卓越的发电机匹配性能。
独特的设计思路
无主从分散逻辑控制：
每个功率模块采用独立控制系统，功率模块失效后立即与UPS系统脱离，不影响UPS系统运行。
虚拟阻抗并联技术：
通过逆变控制使功率模块输出之间存在一个等效电阻，在该等效电阻不产生任何损耗的前提下，限制模块之间的环流，保证功率模块稳定可靠地并联运行。
两种逆变模式可同时工作：
输入电压低于工作范围时，整流逆变和电池逆变同时工作，保证输出不降额。避免电压过低时，完全切换到电池逆变模式，延长电池放电时间。
智能电池管理
智能电池充电管理：
电池放电后，系统采用三阶段充电方法，即第一阶段为大电流恒流充电，快速回充90%的电量，第二阶段恒压充电，活化电池特性并将电池完全充满，第三阶段转为浮充阶段，保持电池容量。
自动充电电流分配：
利用虚拟阻抗并联技术使各模块的充电电流自动均流。
电池数量可调：
每组蓄电池可在32-36-40颗范围内调整，确保了在现场任何环境下，UPS的正常运行，同时在蓄电池故障的情况下，可以确保系统的高可靠性。
高效的DSP+CPLD运算、控制、管理系统
智能化数字控制：
整机采用双DSP全数字化运算处理器，具有高速采样及运算能力，配合双CPLD逻辑处理器，兼具高速、高效的控制和管理系统，打造了系统最优化和高可靠性的拓扑结构。

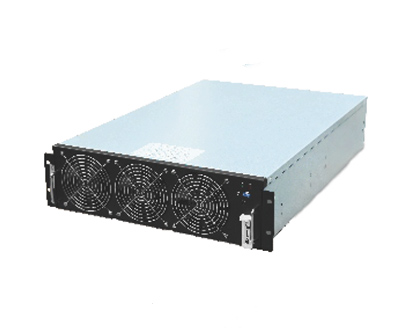

功率模块
容量：60KVA；
在线式双变换技术，标准正弦波交流电压输出确保输出质量；
采用多级分散式控制技术，在线更换而不影响系统运行，可完全抑制电网中各种浪涌干扰对设备和负载的冲击；
模块内部具备完整的UPS功能，集整流、逆变、充电和控制于一体，具备完善的保护功能及智能通信接口；
采用有效的模块防尘设计；
标准外形尺寸（W*D*H): 650*440*132（3U）
技术参数
机种 | SKMK-120KVA | SKMK-180KVA | SKMK-300KVA | SKMK-420KVA | SKMK-480KVA | SKMK-600KVA | |||
最大模块数量 | 2 | 3 | 5 | 7 | 8 | 10 | |||
功率模块容量 | PM-60HV（60KVA/60KW） | ||||||||
功率模块尺寸(W*D*H) | 438*750*132（3U） | ||||||||
功率模块重量 | 44KG/个 | ||||||||
输入 | |||||||||
额定电压 | 3*380/400/415VAC（3Ph+N） | ||||||||
电压范围 | 380VAC*（-30%～+20%） | ||||||||
频率范围 | 40Hz～70Hz | ||||||||
功率因数 | 100%负载时＞0.99，50%负载时＞0.98 | ||||||||
谐波失真（THDi） | ＜3% @100%负载 | ||||||||
电池 | |||||||||
连接方式 | 正负蓄电池供电 | ||||||||
额定电压 | ±192VDC～±240VDC（可调） | ||||||||
电池节数/组 | 32节/组(可设置为32-36-40节/组) | ||||||||
温度补偿 | 支持 | ||||||||
最大充电电流 （单个模块） | 18A（可调） | ||||||||
输出 | |||||||||
额定电压 | 3*380/400/415VAC（3Ph+N） | ||||||||
稳压精度 | ≤±1%（平衡负载），≤±2%（非平衡负载） | ||||||||
标称频率 | 50Hz/60Hz | ||||||||
频率范围（同步范围） | 46Hz～54Hz或56Hz～64Hz | ||||||||
功率因数 | 1 | ||||||||
峰值因数 | 3:1 | ||||||||
过载能力 | ≤110% 1h，111～125% 10min，126%～150%1min，＞150%200ms | ||||||||
谐波失真（THDi） | ≤2%（线性负载），≤4%（非线性负载） | ||||||||
效率 | ≥96% | ||||||||
环境指标 | |||||||||
噪音 | ≤70dB（100%负载），智能调速风扇 | ||||||||
显示 | 10英寸触摸式大屏幕 | ||||||||
通讯 | 标配RS232、RS485、干接点；（SNMP网卡选配） | ||||||||
使用环境 | 环境温度：0℃～+40℃；环境湿度：0%～95%； 贮存温度：-25℃～75℃ 海拔（m）：≤1000，1000m以上每100米降额1% | ||||||||
防护等级 | IP20(正面配可拆装防尘滤网) | ||||||||
物理参数 | |||||||||
机柜尺寸（W*D*H)mm | 600*1100*1475 | 600*1100*1475 | 600*1100*2010 | 600*1100*2010 | 1000*1065*2000 | 1000*1065*2000 | |||
机柜重量（KG） | 308 | 352 | 516 | 654 | 932 | 1020 | |||
