系统概述

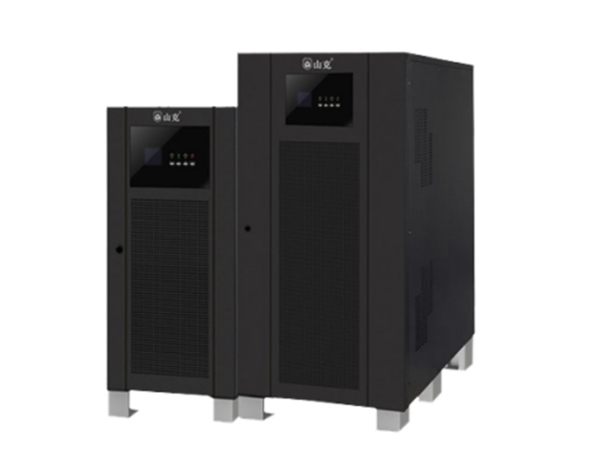

SKGH系列产品是一款DSP、全数字化控制技术下的双转换在线式三相工频UPS系统，具有突出的高稳定性和高可靠性，工频变压器将市电的突波尖峰干扰和负载的冲击进行了有效的抑制和隔离，同时能够大大改善负载电流的谐波失真，使负载与UPS处于更佳 的配合状态。SKGH系列产品具有强大的并联冗余的特性， 具有很好的远程监控和人机介面互动性，十分适合中 大型数据中心、精密设备、电信、医疗行业的使用。
用负载类别
该系列产品设计应用环境为中大型关键设备系统。如：中大型数据处理中心、关键医疗设备、制造业控制系统和电信设备等行业。数据中心、通信机房、网络管理中心，金融中心、证券交易、结算中心，银行数据中心，大型的剧院、体育场馆，交通管制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。
性能指标高
1、先进的可控硅整流智能控制技术，在接入谐波滤波器时，可实现输入功率因数达0.95，输入谐波电流小于 5%；
2、采用IGBT逆变控制技术，输出功率因数PF=0.9,输出电压、电流性能更加优异。在线式三进三出双变换结构，支持380/400/415V，50/60Hz电网体系；
3、较宽的输入电压380Vac（286-475Vac）和频率范围50/60 Hz±5%，电网适应能力强；
4、输出功率因数高达0.9，比传统UPS带载能力强12.5%；
5、可适应各种发电机设备；
6、整机效率高达90%；在ECO运行模式下，其能量转换效率高达98%，节能效果非常显著；
7、很强的负载适应性和输出过载及短路能力，峰值电流保护技术，使过载能力：110-125%的负载可正常运行10分钟，125-150%的负载可正 常运行1分钟；
8、电池智能化管理系统设计，具有恒充、浮充和均充，以及温度补偿功能；灵活的电池配置, 可在操作面板上设置每组蓄电池节数32/31/30 /29/28节。
9、智能故障诊断，丰富的故障记录，大容量的故障存储空间；
10、友好的人机界面，彩色触摸屏与键盘结合使用，操作便捷。安全、稳定、易维护
11、采用最新的数字信号控制器（DSP），实现UPS电源系统的100%数字化控制和运行，结合多重单片微处理器进行系统冗余控制；
12、采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障；
13、缺相、错相诊断、提示告警；
14、允许100%三相不平衡负载；
15、采用正面维护设计；MTBF高达30万小时的平均无故障时间和较低的平均故障检修时间；
16、系统设计中90%以上元器件采用国际品牌，设备出厂前经过了24小时老化和相关验证测试，保证系统的高可靠性
市电输入
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
额定容量 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200KVA |
8KW | 12KW | 16KW | 24KW | 32KW | 48KW | 64KW | 80KW | 96KW | 128KW | 160KW | |
额定 电压 | 3 x 380/400V (3Ph + N) | ||||||||||
额定 频率 | 50Hz/60Hz | ||||||||||
电压 范围 | 165V~280V (Ph-N) / 285V~485V (Ph-Ph) | ||||||||||
频率 范围 | 46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz | ||||||||||
额定每相 电流 | 20A | 30A | 38A | 55A | 72A | 108A | 130A | 160A | 200A | 277A | 330A |
电池参数
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
电池节 数 | 29/30/31/32 PCS (12V in series) | ||||||||||
额定电压 | 384VDC | ||||||||||
默认10A; | |||||||||||
充电电流 | 最大=容量(KW)/总电池电压(实时电压), | 默认10A; 最大 40A; 满载最大电流 5A | |||||||||
最大电流不超过40A | |||||||||||
浮充电压 | 13.5VDC /每节 (12V) | ||||||||||
高压保 护 | 14.5VDC / 每节 (12V) | ||||||||||
逆变输出
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
输出波形 | 标准正弦波 | ||||||||||
额定电压 | 3 x 380/400V (3Ph + N) | ||||||||||
误差 | ±1% (平衡负载) | ||||||||||
额定频率 | 50/60 Hz ±1 % | ||||||||||
电压谐波 | 线性负载<2%; PF 0.8 非线性负载<5% | ||||||||||
过载能力 | 110%~150% 10min~60s; >160% 200ms | ||||||||||
效率 | >90% | ||||||||||
静态旁路
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
额定电压 | 3 x 380/400V (3Ph + N) | ||||||||||
额定频率 | 50Hz/60Hz | ||||||||||
电压范围 | 176V~264V (Ph-N) / 304V~456V (Ph-Ph) | ||||||||||
频率范围 | 46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz | ||||||||||
转换时间 | 同步切换: 0ms | ||||||||||
过载能力 | 150% ~ 180% 1h~30s; 180% ~ >200% 30s~200ms | ||||||||||
省电模式（默认关闭）
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
额定电压 | 3 x 380/400V (3Ph + N) | ||||||||||
额定频率 | 50Hz/60Hz | ||||||||||
电压范围 | 176V~264V (Ph-N) / 304V~456V (Ph-Ph) | ||||||||||
频率范围 | 46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz | ||||||||||
转换时间 | <10ms | ||||||||||
环境参数
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
工作温度 范围 | 0°C ~ 55°C | ||||||||||
存储温度 范围 | -15oC ~ 60oC | ||||||||||
海拔高度 | 0 ~ 1000m | ||||||||||
(当海拔超过 1000m，请参照 3.1 节降额说明) | |||||||||||
湿度 | 5% ~ 95% 无凝露 | ||||||||||
IP 等级 | IP21 | ||||||||||
冷却方式 | 强迫风冷 | ||||||||||
通信方式 | RS232, USB, RS485, intelligent slot | ||||||||||
结构参数
型号 | 10K | 15K | 20K | 30K | 40K | 60K | 80K | 100K | 120K | 160K | 200K |
深度 (mm) | 656 | 656 | 821 | 975 | 975 | 1051 | 1051 | ||||
宽度 (mm) | 405 | 405 | 432 | 554 | 635 | 705 | 705 | ||||
高度 (mm) | 817 | 941 | 1159 | 1286 | 1326 | 1646 | 1646 | ||||
净重量 (kg) | 118 | 120 | 145 | 193 | 278 | 365 | 471 | 573 | 650 | 760 | 790 |
