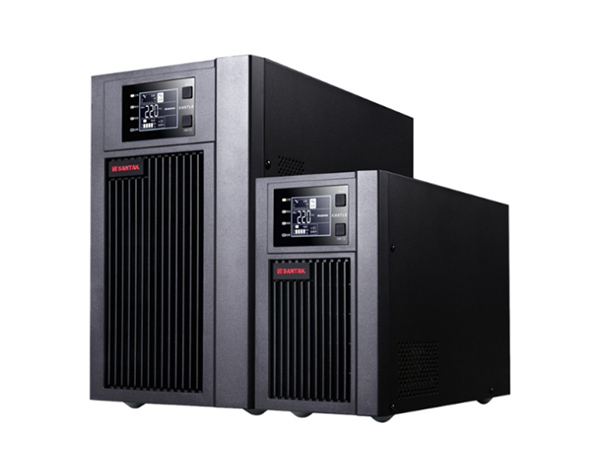

城堡系列塔式C1-10kVA是一款继承上一代城堡系列UPS电源的优秀品质，并在其基础上表现更加出色的双转换在线式UPS。在有效解决9 种电力问题（断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动）的基础上，C1-10kVA大幅提高了其在可靠性、高效性、适应性和灵活性等方面的表现，全方位满足了用户对稳定且不间断电力的需求。同时，其所具备的丰富的可扩展功能，也为满足用户的个性化需求提供了保障。
应用场景
1，中小型服务器及工作站、交换机和监控设备
2，ATM柜员机、自动售票机、电力及铁路信号系统、SCADA 系统
3，办公电脑、打印机、扫描仪、POS 机等设备
山特城堡系列塔式C1-10kVAUPS电源存量广，安全可靠
市场上畅销，存量广的在线式UPS, 30多年经验积累，能适应中国电力环境。超宽输入电压频率范围，适应苛刻的电力环境
成熟的数字化控制技术，强壮的功率半导体器件，三重软硬件保护，更加安全可靠。绿色功率设计，节能环保
1，输出功因最高可达0.9，提供更多能量
2，高效率电气设计，在线模式下效率高达90%，节省运行费用，减少更多排放
3，绿色环保，符合欧盟环保指令的各项要求
4，超宽的输入电压、频率范围
智能人性设计，灵活易扩展
1，电池易配置，可满足不同放电时间要求
2，智能实时电池监测，电池状态尽在掌握
3，多种选配件，灵活适应不同需求
4，可搭配发电机使用
技术参数
型号 | 1K | 1KS | 2K | 2KS | 3K | 3KS | ||
容量 | VA/W | 1000VA/800W | 2000VA/1600W | 3000VA/2400W | ||||
输入参数 | 输入电压范围 | 115~300VAC | ||||||
频率范围 | 40Hz-70Hz | |||||||
输入连接 | 国标 | |||||||
输入谐波失真 | < 10% 非线性满载 | |||||||
输入功率因数 | ≥0.98 | |||||||
输出参数 | 输出电压 | 220VAC | ||||||
输出精度 | ±2% | |||||||
输出连接 | GB 10A *2 | GB 10A *2 | GB 10A *4 | GB 10A *4 | GB 10A*3 | GB 10A*3 | ||
锁相范围 | 46-54Hz/54-66Hz | |||||||
输出频率（电池模式） | 50/60Hz±0.05Hz | |||||||
电流峰值比 | 03:01 | |||||||
输出谐波失真 | <4% （线性负载） | |||||||
<7% （非线性负载） | ||||||||
输出波形 | 纯净正弦输出 | |||||||
过载能力 | 市电模式 | 105% ～ 150% : 47s ～ 25s | ||||||
电池模式 | ||||||||
效率 | 市电模式 | >89% | >90% | >90% | ||||
电池及充电参数 | 电池电压 | 24VDC | 36VDC | 48VDC | 72VDC | 72VDC | 96VDC | |
电池类型 | 9AH | 取决于用户需求和配置 | 9AH | 取决于用户需求和配置 | 9AH | 取决于用户需求和配置 | ||
后备时间 | >4.5min | >4.5min | >4.5min | |||||
回冲时间 | 7 小时回冲至 90% | 7 小时回冲至 90% | 7 小时回冲至 90% | |||||
充电电流 | 1.0A | 6.0A | 1.0A | 6.0A | 1.0A | 6.0A | ||
转换时间 | 电池模式<--> 市电模式 | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms | |
显示 | LCD+LED | 可数字化显示负载/电量/输入/输出参数，文字和图形化显示运行模式 | ||||||
物理参数 | (WxHxD)mm | 144x229x345 | 144x229x345 | 190x328x393 | 190x328x393 | 190x328x393 | 190x328x393 | |
运行环境温度 | 0-40℃ | |||||||
环境参数 | 运行环境湿度 | 20-90%（无凝露） | ||||||
噪声 | <45dB @ 距离 1 米 | <50dB @ 距离 1 米 | ||||||
标准和认证 | IEC61000, IEC62040, GB7260,GB4943 | |||||||
TLC/ 节能认证 / 广电认证 | ||||||||
通讯和监控 | RS232 | 标配 | ||||||
扩展插槽( 选配 ) | 可选择NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡 | |||||||
EPO ( 选配 ) | 紧急关断 | |||||||
软件 | Winpower | |||||||
C6-10kVA 技术参数
型号 | 6K | 6KS | 10K | 10KS | ||
容量 | VA/W | 5400W/6000VA | 9000W/10000VA | |||
输入 | 电压范围 | 120~275VAC | ||||
频率范围 | 40Hz-70Hz | |||||
连接 | 单相二线+ 接地 | |||||
THDI/ 输入谐波失真 | < 5% 非线性满载 | |||||
输入功率因数 | ≧ 0.99 | |||||
输出 | 输出电压 | 220VAC | ||||
输出精度 | ±1% | |||||
连接 | 单相二线+ 接地 | |||||
输出频率 | 50/60Hz±0.2Hz | |||||
输出谐波失真 | <2% THD 线性负载 | |||||
<4% THD 非线性负载 | ||||||
输出波形 | 纯净正弦输出 | |||||
过载能力 | 市电模式 | 1min @ 105%-125% 负载 | ||||
电池模式 | ||||||
整机效率 | 市电模式 | Up to 94% | Up to 94% | |||
ECO 高效模式 | Up to 98% | Up to 98% | ||||
电池及充电参数 | 电池节数 | 15PCS | 16PCS | 16PCS | 16PCS | |
电池类型 | 12V/7Ah | 取决于用户需求和配置 | 12V/9Ah | 取决于用户需求和配置 | ||
后备时间 | >4 分钟 | >3 分钟 | ||||
回充时间 | 5 小时回充 90% | 5 小时回充 90% | ||||
显示 | LCD+LED，可数字化显示负载/电量/输入/输出参数，文字和图形化显示运行模式 | |||||
物理参数 | 尺寸(WxDxH)mm | 248*500*565 | 212*500*420 | 248*500*565 | 212*500*420 | |
重量(kg) | 59 | 14 | 62 | 16 | ||
环境参数 | 运行环境温度 | 0-40℃ | ||||
运行环境湿度 | 20-90%（无凝露） | |||||
噪声 | <50dB @ 距离 1 米 | |||||
标准和认证 | IEC61000, IEC62040, GB7260,GB4943 | |||||
TLC/ 节能认证 / 广电认证 /CQC Ready | ||||||
通讯和监控 | RS232 | 标配 | ||||
扩展插槽( 选配 ) | 可选择NMC 卡 ,CMC 卡 , AS400 卡或 USB 卡 | |||||
EPO ( 选配 ) | 紧急关断 | |||||
软件 | Winpower | |||||
